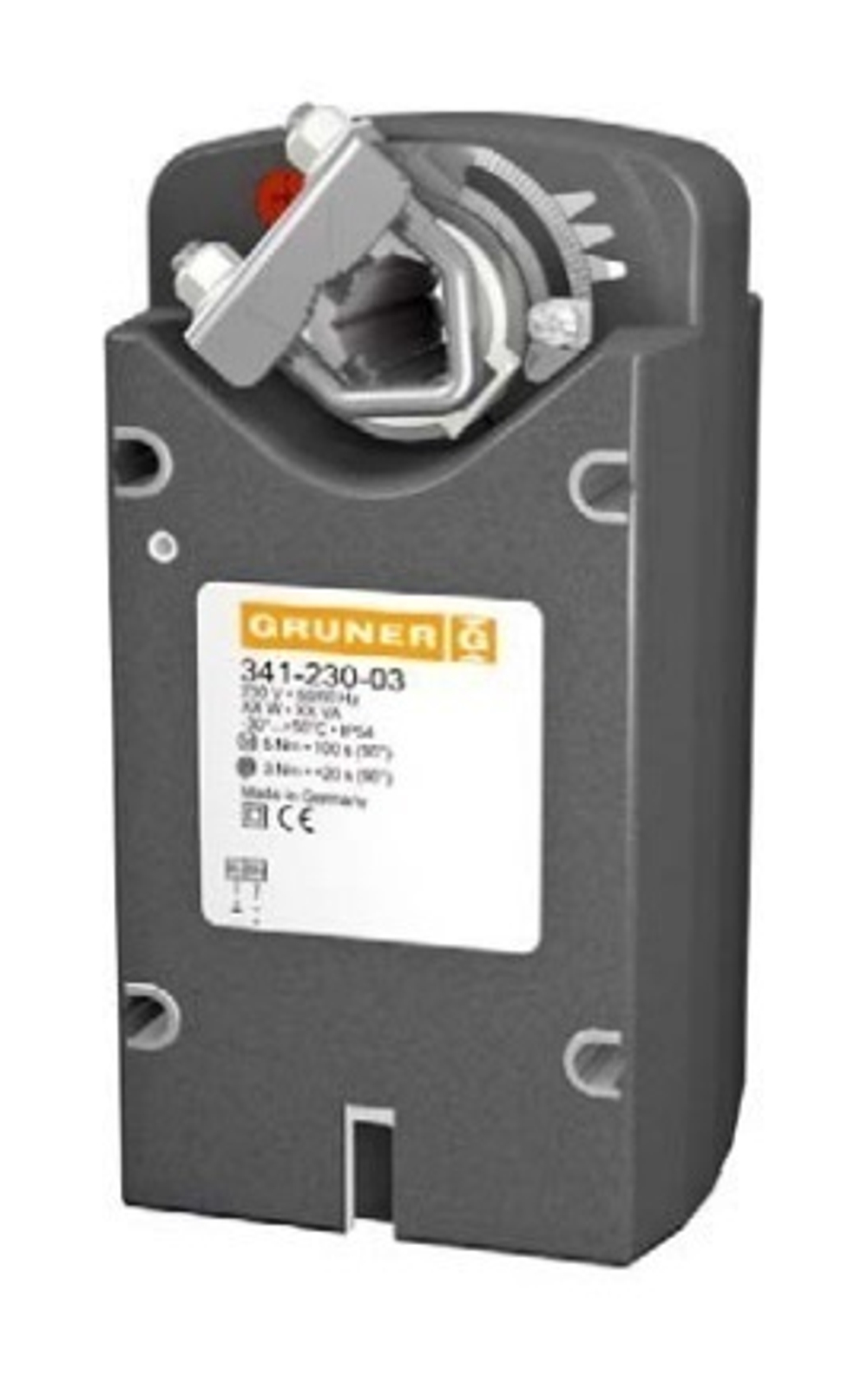

Электропривод 341-230-05 специально разработан для использования с воздушными заслонками и вентилями в системах вентиляции, имеет кнопку ручного управления, механический ограничитель угла поворота, кнопку установки направления вращения. Электропривод с универсальным креплением скобой.
Работа регулируется 2-х, позиционным переключением, т.е. открыто/закрыто.
Основные особенности благодаря малым размерам и продуманной компактной конструкции электропривод легко устанавливать в ограниченном монтажном пространстве;
2-х позиционное управление;
привод снабжен винтовыми клеммами: не требуются разъемы;
удобный универсальный фиксатор вала;
возвратная пружина
индикация положения;
возможно ручное управление;
выбор направления вращения;
возможность параллельного подключения приводов;
ограничение угла поворота;
не требуется обслуживание;
Применение

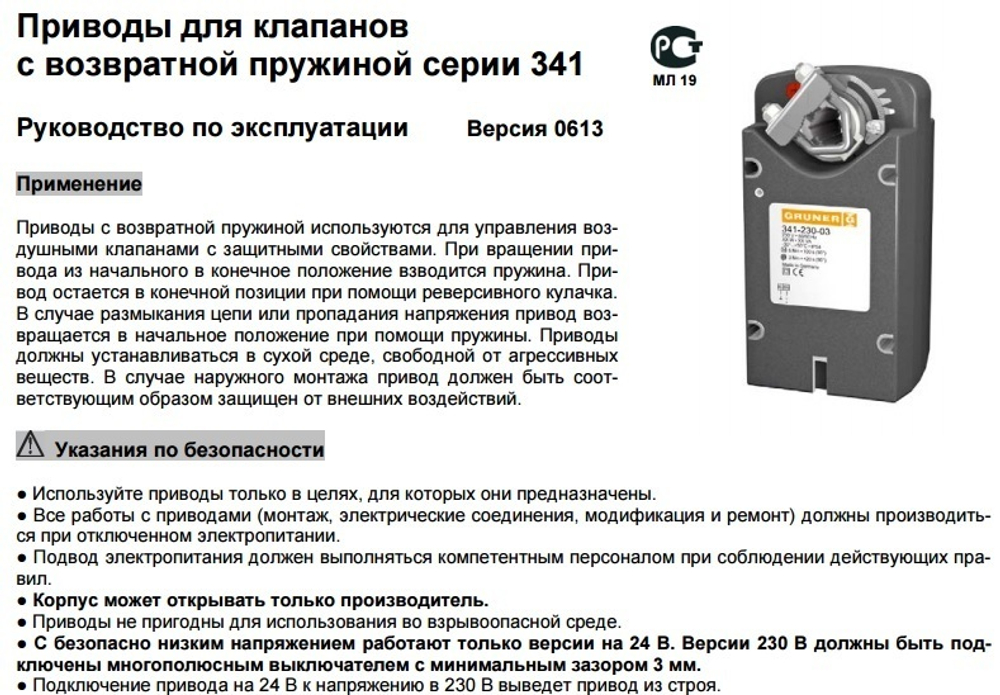

Электропривод 341-230-05 с возвратной пружиной используются для управления воздушными клапанами с защитными свойствами. При вращении привода с положения 0° до 90° взводится пружина. Привод остается в конечной позиции (90°) при помощи реверсивного кулачка. В случае внешнего механического воздействия или потери напряжения привод возвращается в начальное положение при помощи пружины. Привод должен устанавливаться в сухой среде, абсолютно свободной от агрессивных веществ. В случае наружного монтажа привод должен быть соответствующим образом защищен от внешних воздействий.
Безопасность
Все работы с приводом (монтаж, электрические соединения, модификация и ремонт) должны производиться при отключенном электропитании! Подвод электропитания должен выполняться компетентным персоналом при соблюдении нормативных требований. Корпус может открывать только производитель! Привод непригоден для использования во взрывоопасной среде.
Электропривод 341-230-05 должен быть подключен многополюсным выключателем с минимальным зазором 3 мм.

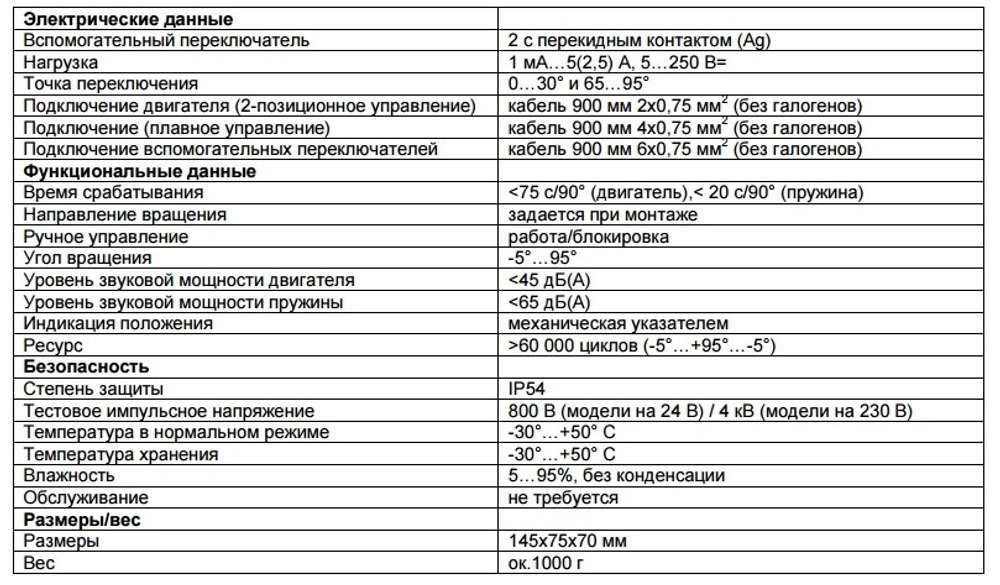

Момент вращения 5 Н*м
Напряжение 230 B
Тип регулир-я 2-х позиционное (on/off)
Энергопотребление 5 Вт / 5.5 ВА
Дополнительные устройства и функции с возвратной пружиной 4 Н.м
