Описание

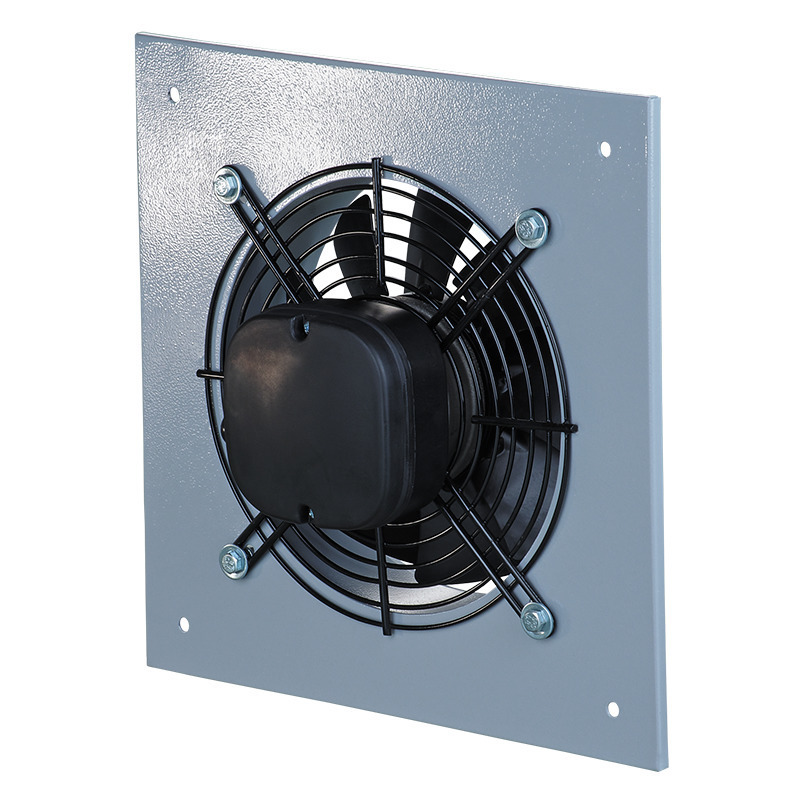

Осевой вентилятор Blauberg Axis-Q 500 4Е может использоваться как для вытяжной вентиляции, так и для приточной вентиляции. Номинальная производительность модели составляет 6570 м3/ч, вентилятор может перемещать воздух с температурой в диапазоне от -30°С до +60°С. Данная модель оборудована однофазным электродвигателем, при необходимости можно регулировать производительность тиристорным регулятором (поставляется отдельно). Вентилятор устанавливается непосредственно в наружную стену, для удобства монтажа оборудован квадратной пластиной.
Технические характеристики
| Параметр | Величина |
| Напряжение, В |
380 |
| Ток, А | 0.9 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт |
450 |
| Производительность, м3/ч |
6570 |
| Скорость вращения, мин-1 |
1300 |
| Уровень шума на расстоянии 3 м, дБ(А) |
72 |
| Максимальная температура перемещаемого воздуха, С | -30...+60 |
| Вес, кг | 14.2 |
| Защита, класс |
IP24 |
| Размер патрубка, мм |
500 |
Габаритные размеры
| Размеры | D | B | B1 | d | L |
| мм | 520 | 655 | 615 | 11 | 260 |
Диаграмма производительности
Конструкция
Корпус и крыльчатка изготовлены из стали с полимерным покрытием. Для удобства монтажа используется квадратная монтажная пластина на корпусе.
Двигатель
Используется однофазный электродвигатель со встроенной тепловой защитой с автоматическим перезапуском. В двигателе используются подшипник качения, что обеспечивает большой срок эксплуатации до (40 000 часов).
Управление
Плавная или ступенчатая регулировка при помощи тиристорного или автотрансформаторного регулятора (приобретается отдельно).
Монтаж
Вентилятор устанавливается на поверхность стены при помощи квадратной присоединительной пластины. Подача питания на вентилятор осуществляется через клеммную коробку на корпусе вентилятора. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Гарантия
Производитель гарантирует нормальную работу вентилятора в течение двух лет с дня продажи через розничную торговую сеть при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.
