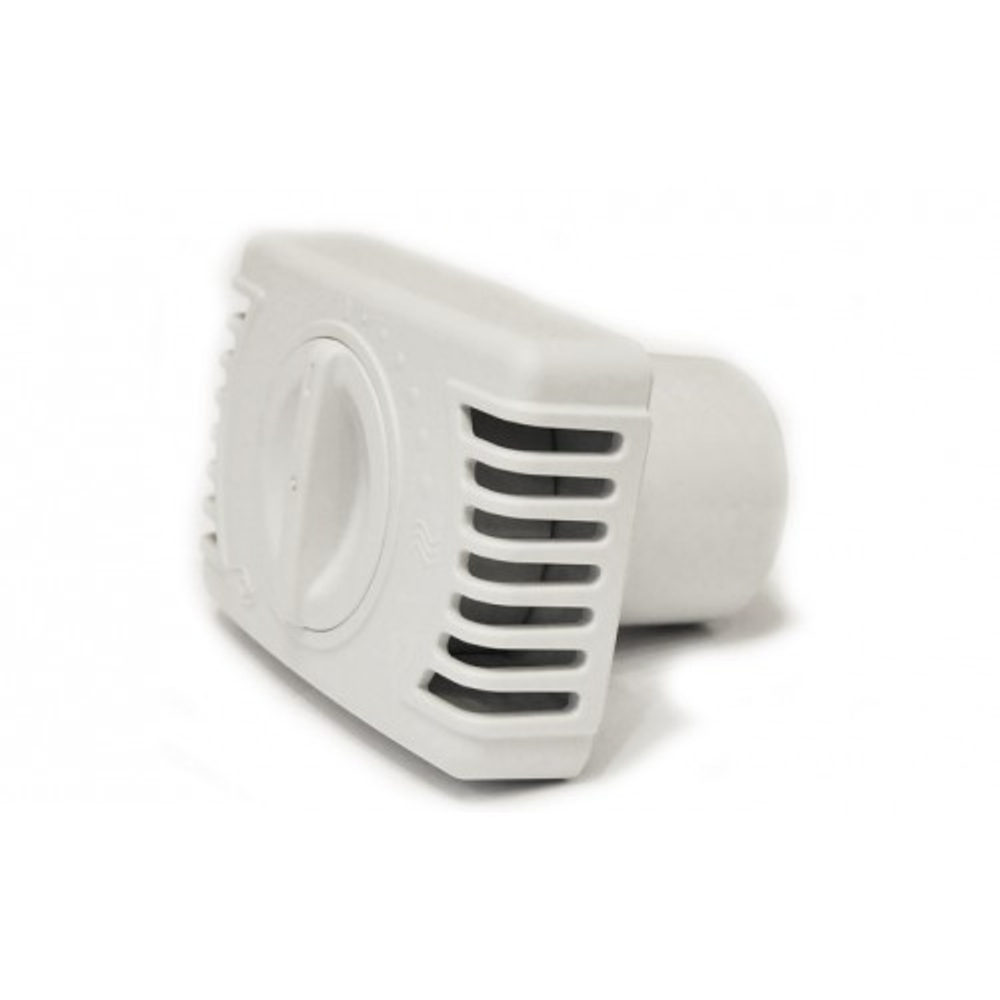

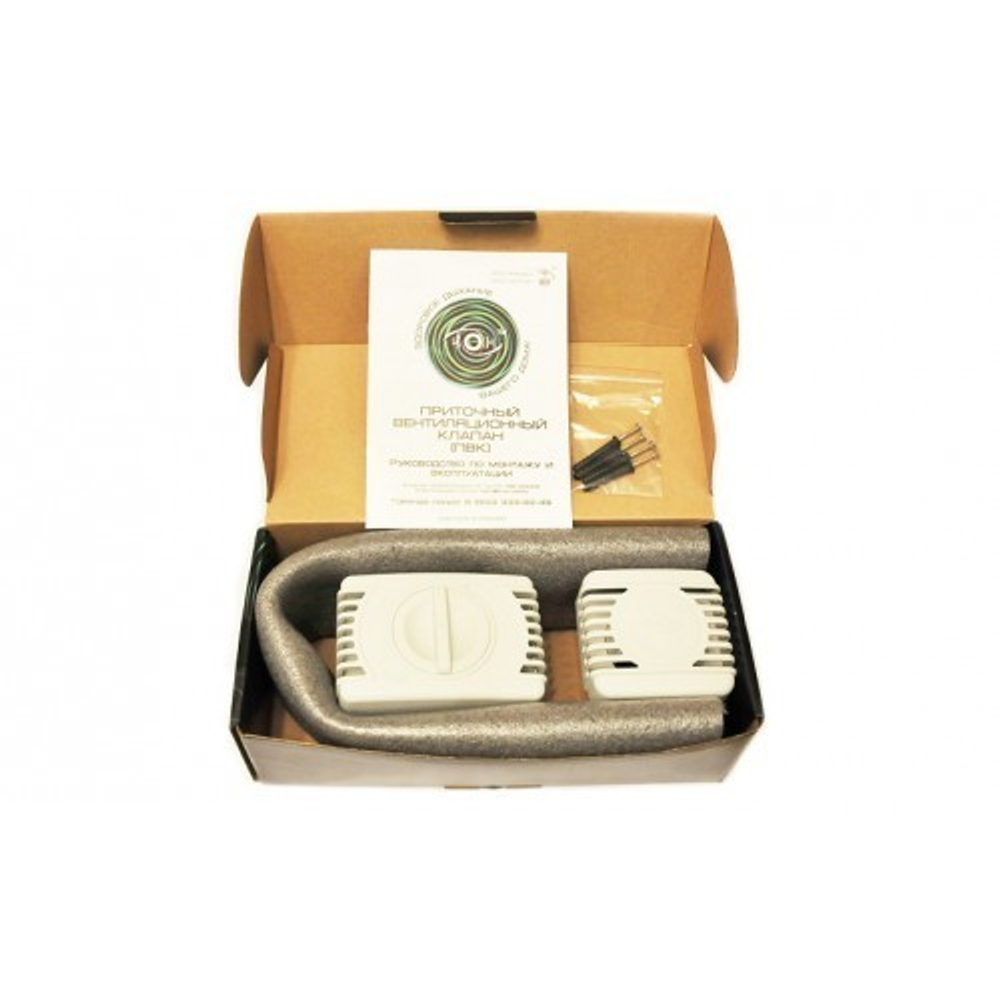

Приточный вентиляционный клапан "ИОН"

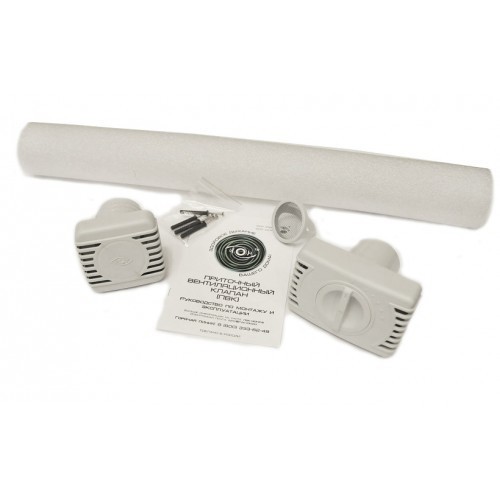

Конструкция ПВК "ИОН"™ рассчитана на установку в двух базовых вариантах:

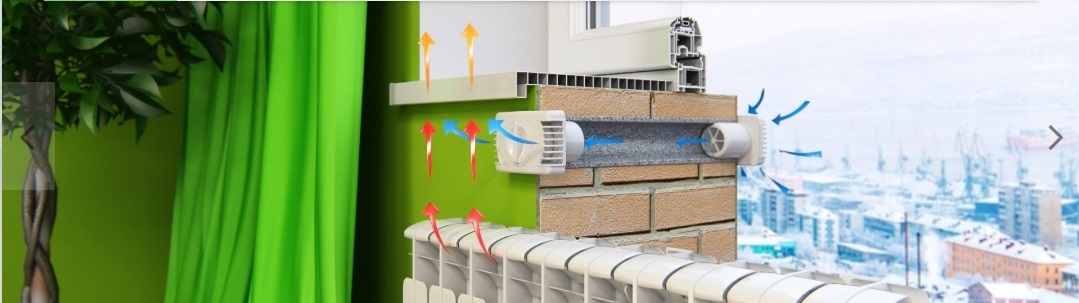

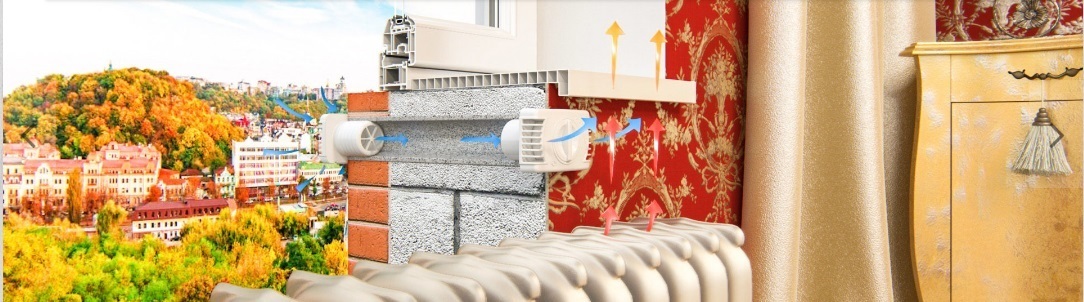

1) между подоконником и радиатором отопления;

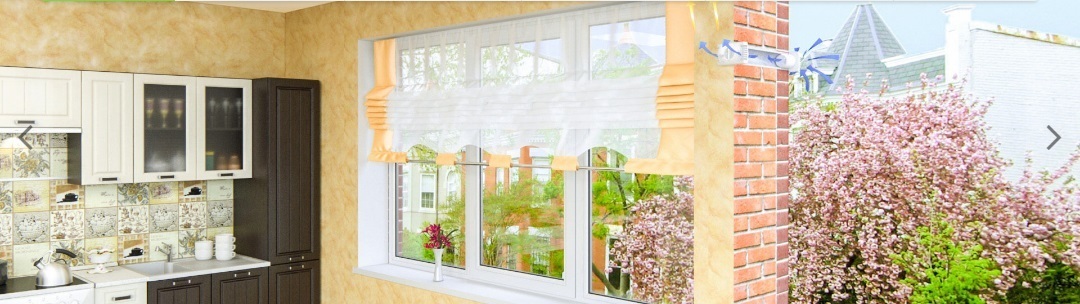

2) на стене справа или слева от окна на высоте более 2-х метров.

ПВК "ИОН"™ устанавливается в середине над радиатором отопления. На высоте 60-80 мм от радиатора отопления размечается центр отверстия для установки тепло- и шумоизоляционной трубы. Внимание: конструкция разработана для максимально легкой и технологичной установки, тем не менее, заранее оцените возможность удобного и безопасного крепления наружного корпуса, если работы производятся на высоте.

• Алмазной коронкой диаметром 80 мм сверлится горизонтальное сквозное отверстие.
• В проделанное отверстие устанавливается тепло- и шумоизоляционная труба и обрезается вровень со стеной, как снаружи, так и изнутри. Диаметр отверстия рассчитан таким образом, чтобы труба встала плотно, в распор. Рекомендуется устанавливать трубу, как показано на Рис. 3.

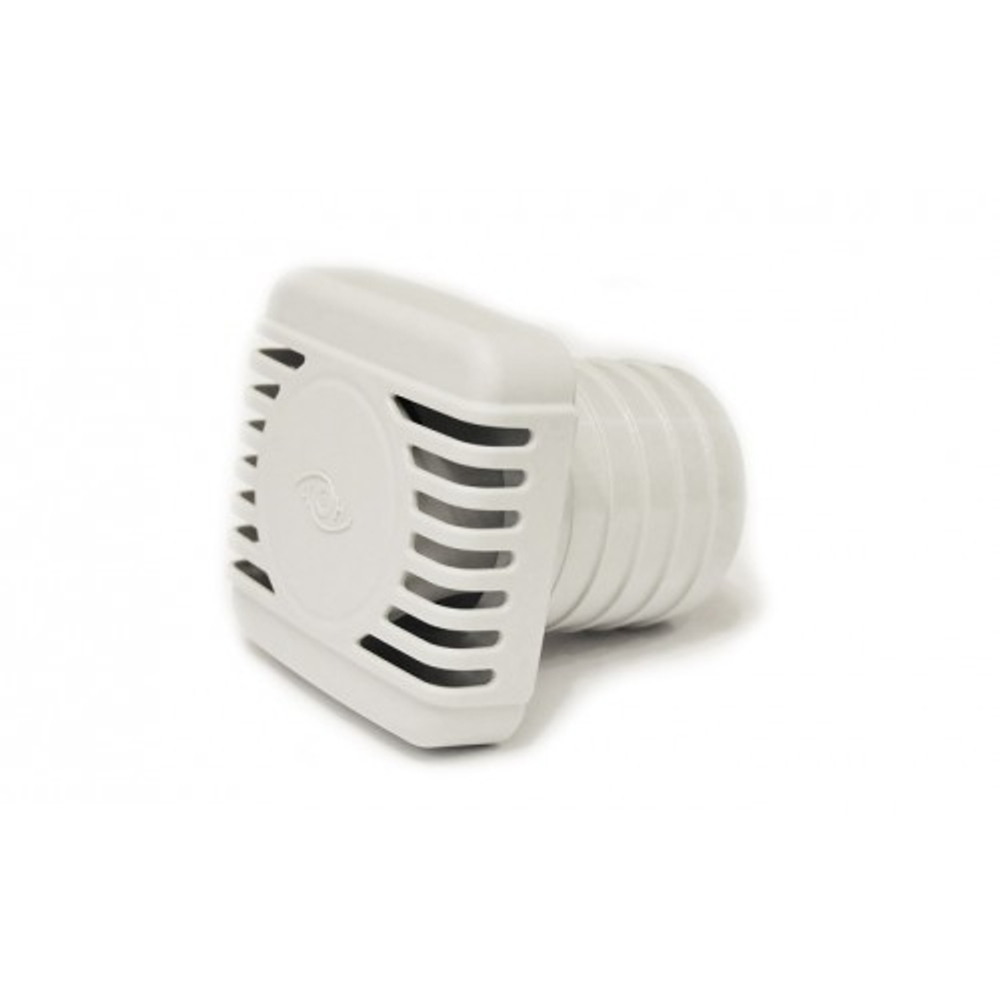

• Снаружи в трубу устанавливается фланец наружный , который удерживается без дополнительных креплений. При установке необходимо обратить внимание на ориентацию изделия «низ» (см. Рис. 4). Внимание: соблюдайте правила техники безопасности при монтаже фланца наружного на высоте.
• Фланец внутренний  устанавливается в трубу  и крепится к стене четырьмя дюбель-гвоздями или саморезами (в комплект не входят).
• Внутрь фланца устанавливается фильтрующий элемент.
• На закрепленный к стене фланец защелкивается корпус регулятора.

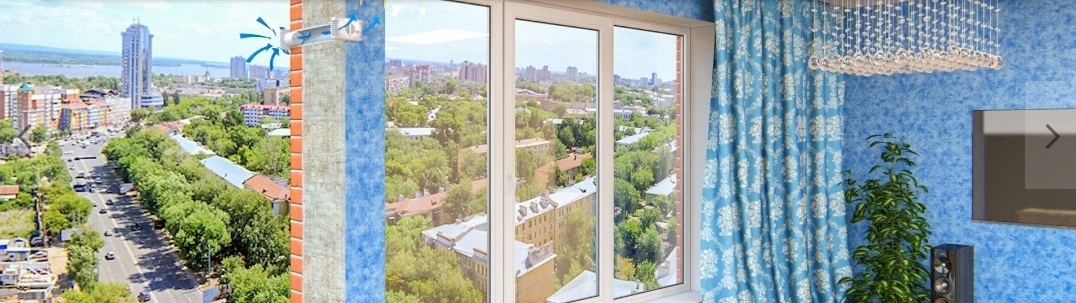

ПВК "ИОН"™ устанавливается на стене рядом с окном на высоте более 2-х метров. Внимание: конструкция разработана для максимально легкой и технологичной установки, тем не менее, заранее оцените возможность удобного и безопасного крепления наружного защитного экрана, если работы производятся на высоте.

• На высоте более 2-х метров и на расстоянии 180-300 мм от проема окна размечается центр отверстия для установки тепло- и шумоизоляционной трубы.
• Алмазной коронкой диаметром 80 мм сверлится горизонтальное сквозное отверстие.
• В проделанное отверстие устанавливается тепло- и шумоизоляционная труба и обрезается вровень со стеной, как снаружи, так и изнутри. Диаметр отверстия рассчитан таким образом, чтобы труба встала плотно, в распор. Рекомендуется устанавливать трубу, как показано на Рис. 3.
• Снаружи в трубу устанавливается фланец наружный, который удерживается без дополнительных креплений. При установке необходимо обратить внимание на ориентацию изделия «низ» (см. Рис. 4). Внимание: соблюдайте правила техники безопасности при монтаже фланца наружного на высоте.
• Фланец внутренний  устанавливается в трубу  и крепится к стене четырьмя дюбель-гвоздями или саморезами (в комплект не входят).
• Внутрь фланца устанавливается фильтрующий элемент.
• На закрепленный к стене фланец защелкивается корпус регулятора.
