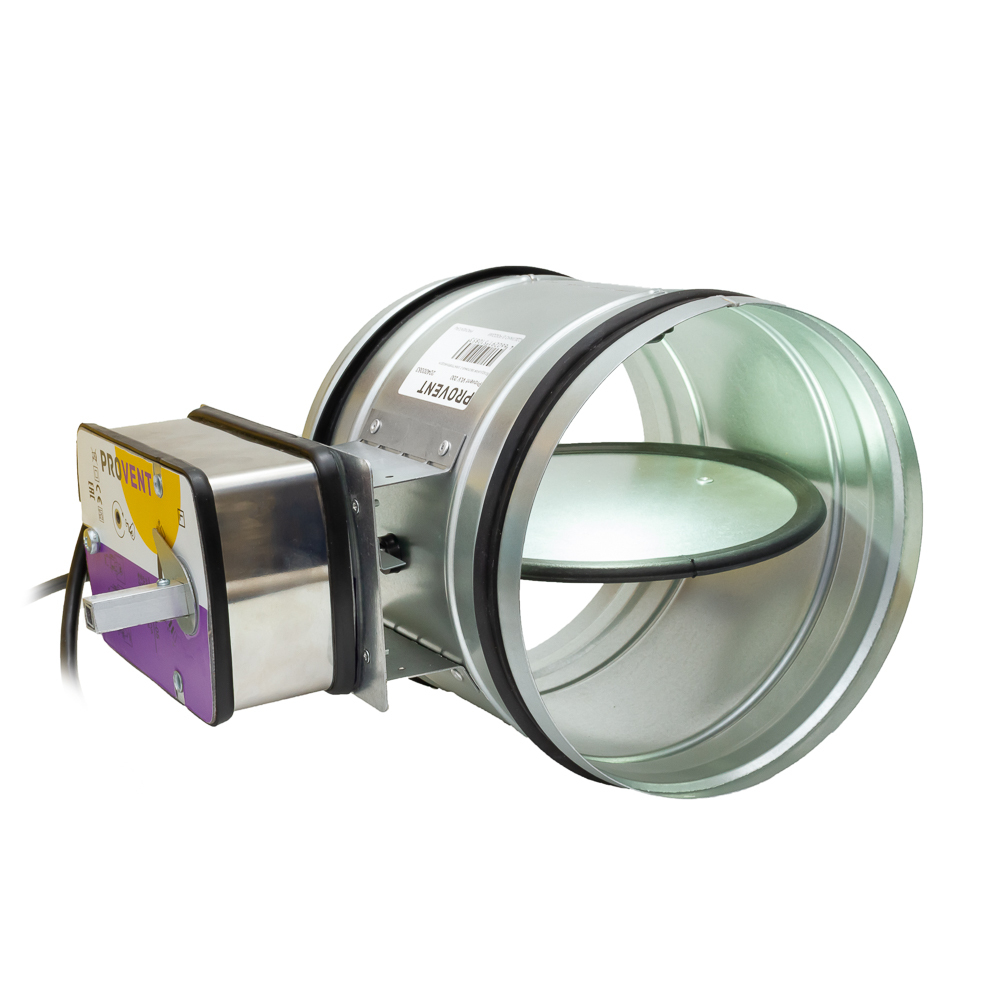

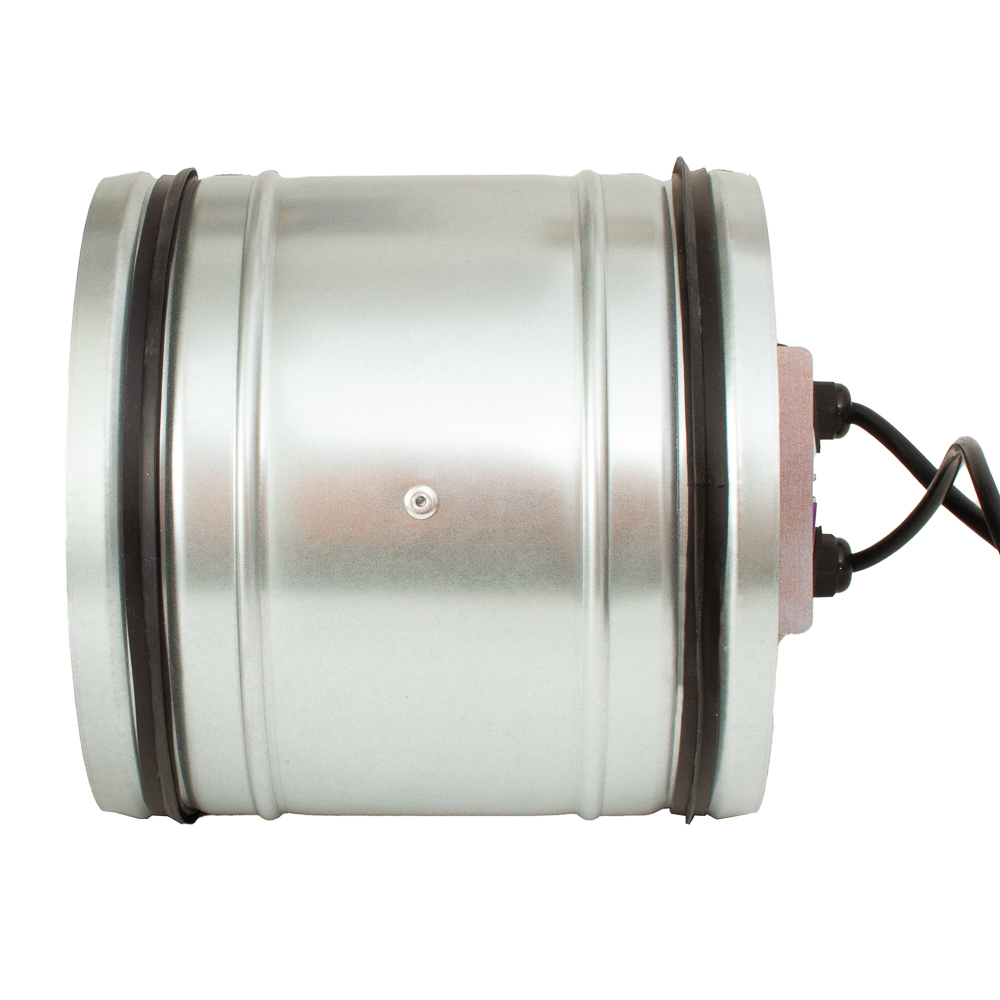

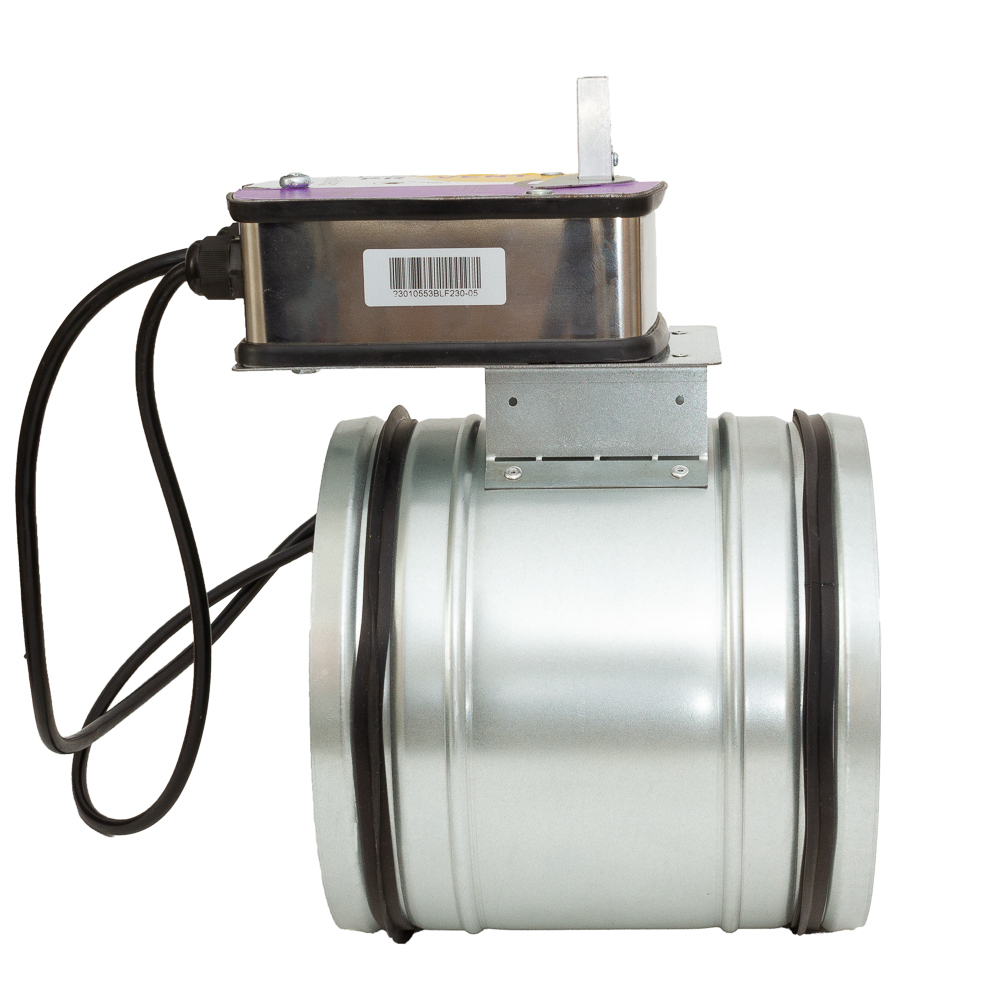

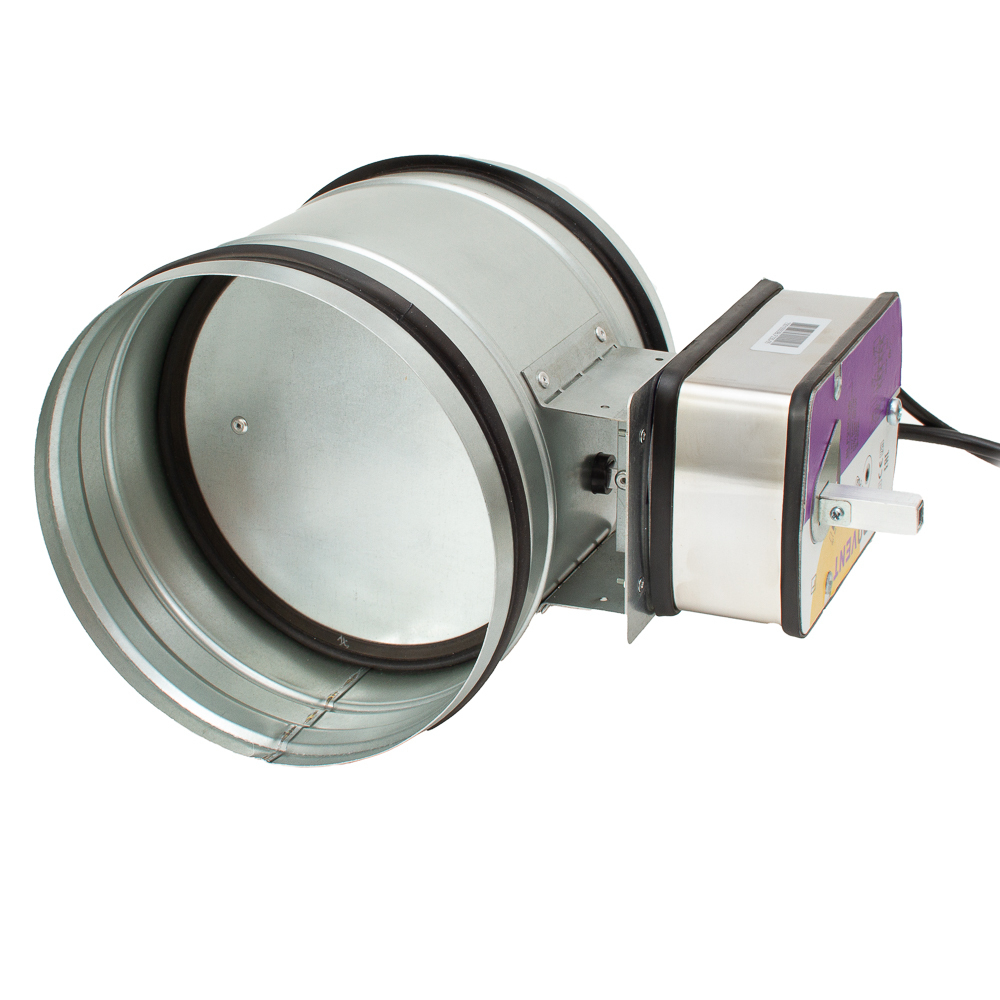

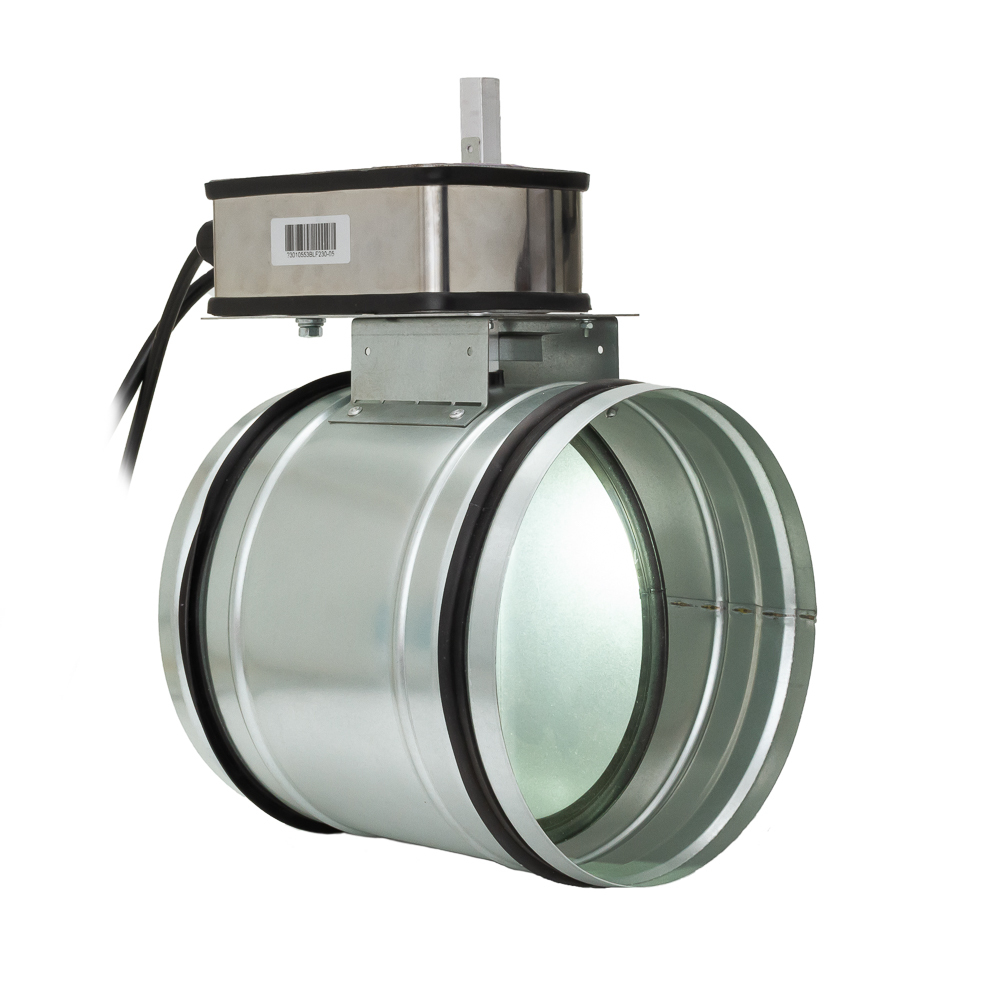

Клапан воздушный с электроприводом и возвратной пружиной
Клапан воздушный с электроприводом и возвратной пружиной предназначен для перекрытия канала при выключенном оборудовании, чтобы исключить неконтролируемое движение холодного воздуха в канале. Это необходимо для защиты оборудования и системы воздуховодов от образования конденсата или обмерзания.
| Модель | A, мм | B, мм | С, мм | вес, кг |
| D125 | 200 | 250 | 230 | 2,42 |
| D160 | 200 | 250 | 265 | 2,52 |
| D200 | 200 | 250 | 305 | 2,77 |
| D250 | 200 | 250 | 355 | 2,98 |
Конструкция
Корпус и поворотная пластина изготовлены из оцинкованной стали. Наличие эластичного уплотнителя на поворотной пластине обеспечивает плавный ход, герметичное примыкание к корпусу в закрытом состоянии и не допускает примерзания пластины к корпусу при минусовой температуре уличного воздуха.

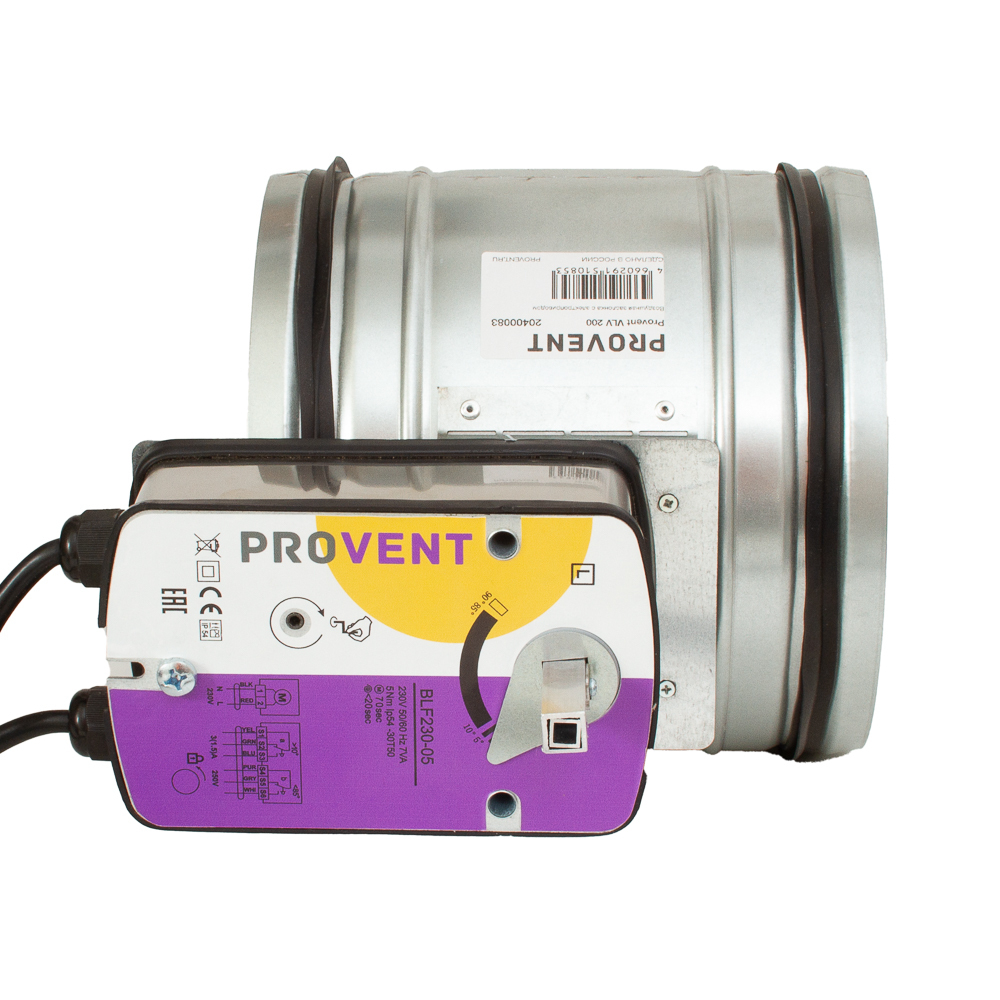

Воздушный клапан PROVENT VLV укомплектован электроприводом с возвратной пружиной питанием 220В/50Гц.
При подаче напряжения 220В, например по сигналу автоматики системы вентиляции, электропривод поворачивает вал заслонки и открывает клапан. При выключении сигнала или при отключении напряжения в сети, возвратная механическая пружина привода возвращает заслонку в исходное положение «закрыто».
Технические характеристики клапана воздушного с электроприводом и возвратной пружиной
| Момент вращения | 5 Нм |
| Питающие напряжение |
AC 230 V ± 10% |
| Время срабатывания |
50…70 сек |
| Тип регулирования |
2х-позиционное (открыто/закрыто) |
| Класс защита |
IP 54 |
|
Размер вала для подключения |
Шток 12*12 мм |
|
Направление вращения |
двусторонний монтаж |
Схема подключения электропривода
У электропривода с возвратной пружиной два кабеля:
- кабель питания 220В имеет два провода: черный и красный. Подключается к автоматике системы вентиляции либо к автоматике вентмашины – управляющий сигнал 220В открытия клапана.
- кабель сигнальный положения концевых выключателей имеет провода разного цвета (желтый, зеленый, синий, фиолетовый, серый, белый). Контакты концевых выключателей служат для контроля положения заслонки (начальное/конечное), и при необходимости подключаются к автоматике системы вентиляции. В бытовых системах вентиляции этот кабель можно не использовать.
Монтаж
Монтаж воздушного клапана допускается в любом положении. При размещении воздушных клапанов у ограждающих конструкций, расстояние между клапаном и ограждающей конструкцией должно быть не менее 1м.
Упаковочная информация
Клапан воздушный с электроприводом и возвратной пружиной упакован в коробку из плотного бурого гофрокартона.
- Размеры коробки: 295*245*145 мм
- Масса брутто: 2,54 кг
