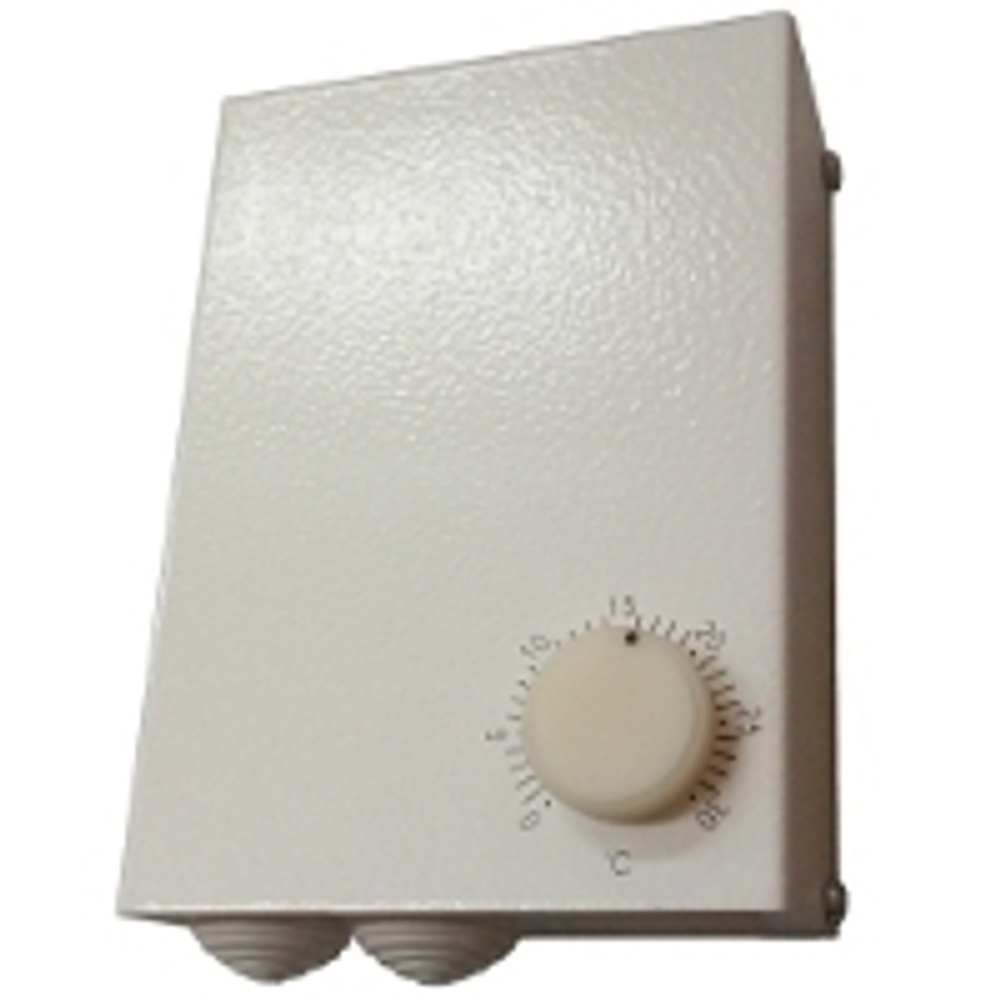

Регулятор температуры PTK 6

  • Артикул: PTK6

5940 руб

В наличии: много

Производитель: Diaflex

Страна производства: Россия

Размеры (мм) 94х150х43 <br>
Описание Электронный регулятор мощности <br>
Назначение Канальный электронный регулятор мощности РТК 6 (аналог PULSER-M) для управления электрическими обогревателями

Дополнительные сведения: Электронный регулятор мощности DVS PTK 6

Электронный регулятор мощности РТК 6 (аналог PULSER-M) предназначен для управления электрическими обогревателями. Регулятор может подключаться к однофазным или двухфазным обогревателям.

Работает от сети с напряжением 200/415 В. Регулятор предназначен для крепления на вертикальной плоскости и включается последовательно между сетью питания и электрообогревателем. Максимальная мощность нагрузки 3,6 кВт (при напряжении 230 В) или 6,4 кВт (при напряжении 400 В).

Регулятор РТК оборудован встроенным термодатчиком и имеет вход для подключения внешнего термо¬датчика, который может размещаться, например, в приточном воздуховоде или в помещении. Для регулирования темпе¬ратуры в помещении может использоваться термодатчик встроенный в регулятор РТКН.

Принцип действия

Регулирование осуществляется за счет включения и отключения полной нагрузки. Регулятор реализует пропорциональное регулирование по времени, путем изменения соотношения между временем включенного и отключенного состояния нагрузки в соответствии с заданными требованиями к обогреву. Например, если нагрузка 30 секунд включена и 30 секунд отключена, то это означает, что выходная мощность обогревателя составляет 50% от максимальной. Время цикла (сумма времени включенного и отключенного состояния нагрузки) является фиксированной величиной, равной приблизительно 60 секундам.

Регулирование температуры в помещении

Для быстроизменяющейся температуры РТК работает в режиме пропорционально-интегрального регулятора с фиксированной зоной пропорциональности 20 К и фиксированным временем возврата в исходное состояние, равным 6 минутам.

Регулируемая перенастройка на пониженную температуру в ночной период С помощью внешнего устройства управления РТК может перенастраиваться на пониженную температуру в ночьной период. При срабатывании этого устройства температурная настройка регулятора снижается на заданную величину в диапазоне 0…10 К


Размеры (мм) 94х150х43
Описание Электронный регулятор мощности
Назначение Канальный электронный регулятор мощности РТК 6 (аналог PULSER-M) для управления электрическими обогревателями
