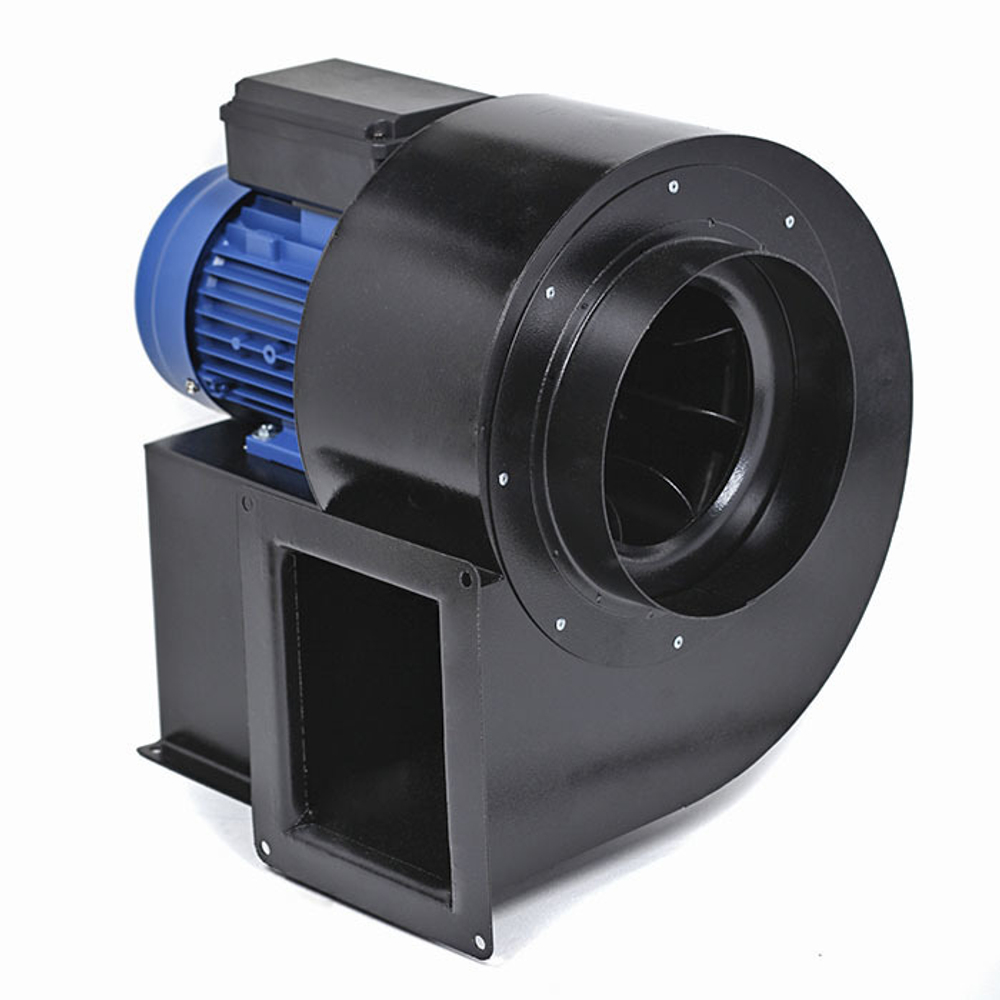

Вентилятор радиальный пылевой ВанВент ВРВ-21М П Ø200

ОБЩИЕ УКАЗАНИЯ

Корпус вентилятора выполнен из металла толщиной 1.2 мм, окрашен порошковой эмалью в чёрный цвет. При изготовлении данного вентилятора использован внешний асинхронный двигатель. Двигатель расположен на расстоянии (на штоке) от рабочей поверхности, а также оборудован термоконтактом, что позволяет избегать его перегрева.

Скорость потока воздуха можно отрегулировать с помощью дополнительного регулятора скорости (в комплект поставки не входит).

Вентиляторы применяются при устройстве вентиляционных систем для удаления газов, удаления выхлопных газов на больших площадях (торговых, промышленных и прочих), покрасочных камерах, складах, упаковочных машинах и др.

Вентилятор предназначен для эксплуатации в помещениях с температурой не более 72°С и относительной влажности до 80 %.

Вентиляторы сертифицированы на соответствие требованиям ГОСТ 11442 (Р.3), ГОСТ 10616 (Р.3), ГОСТ Р 5976 (Р.3), ГОСТ Р 12.2.012, ГОСТ 12.1.003, ГОСТ Р 51402.

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

- установка вентилятора должна производиться опытным персоналом с соблюдением правил установки;

- установка должна быть произведена таким образом, чтобы не было контакта с движущимися частями вентилятора;

ЗАПРЕЩАЕТСЯ:

- пользоваться повреждённым электрическим кабелем;

- использовать вентилятор при относительной влажности воздуха более 80%;

- использовать вентилятор в местах, где на него может попасть вода.

ПОДГОТОВКА К РАБОТЕ

Вентилятор должен быть соединен с источником электрического тока посредством двухполюсного выключателя, с расстоянием между разомкнутыми контактами не менее 3 мм.

Для подсоединения электрического кабеля к вентилятору необходимо:

- оголить концы проводов электрического кабеля и подсоединить их к клеммной колодке;

- монтаж электрического кабеля выполнить согласно схеме подключения,

- удостовериться, что все винты клеммной колодки зажаты и под них не попала

изоляция кабеля.

В случае, если вентилятор находится на складе и не используется в течение более, чем шести месяцев, то необходимо провести проверку сопротивления изоляции, которое должно быть более 20 МОм.

Питающий кабель и выключатель не входят в комплект поставки. Все монтажные работы проводить при отсутствии напряжения.

УСТРОЙСТВО ВЕНТИЛЯТОРА

Корпус: Изготавливается металла толщиной 1.2 мм, окрашен в чёрный цвет.

             Возможно ЛЕВОЕ и ПРАВОЕ исполнение.

Двигатель: Внешний однофазный асинхронный двигатель.

Рабочее колесо: Вперёд загнутые лопатки. Сварное колесо, окрашено порошковой краской, динамически отбалансировано.

РАЗМЕРЫ

Возможно ЛЕВОЕ или ПРАВОЕ исполнение

Рис. 2 – ЛЕВОЕ исполнение

СХЕМА ПОДКЛЮЧЕНИЯ

Рис. 3 – Схема подключения

УСТАНОВКА

1.     Крепление вентилятора осуществляется при помощи болтов к любой плоской поверхности.

2.     При необходимости применяются виброизолирующие опоры.

3.     Входное и выходное присоединяются к воздуховоду через виброизолирующее соединение («гибкая вставка»).

4.     При установке на улице необходимо обеспечить защиту электродвигателя от атмосферных осадков.

ЗАПУСК УСТРОЙСТВА

В ходе запуска внимательно следуйте инструкции

Перед запуском проверьте:

·          Напряжение

·          Заземление

·          Равновесие

·          Крыльчатку вентилятора, направление вращения, оно должно совпадать со стрелкой на корпусе вентилятора

·          Плавность работы двигателя (отсутствие перегрева, необычных шумов, замедления движения и т.д.)

ГАРАНТИЯ и ОТВЕТСТВЕННОСТЬ

Гарантия со дня покупки 1 (один) год.

Производитель гарантирует исправную работу оборудования согласно эксплуатационно-техническим условиям, указанным в гарантии. Гарантия дается на технические неисправности, а также на дефектные части.

Гарантийное обслуживание не осуществляется в случаях:

·          Механических повреждений, аварий

·          Загрязнений

·          Конструктивных изменений

·          Действий, связанных с неправильным содержанием и неправильной чисткой оборудования

·          Стихийных бедствий

·          Воздействия атмосферных явлений

·          Неправильного хранения

·          Некомпетентного ремонта

·          Неправильной установки оборудования

·          Неправильной эксплуатации оборудования

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

·          Перед очисткой вентилятора отключите его от источника тока.

·          Не мойте водой электрические части вентилятора.

·          Вытирайте вентилятор влажной мягкой тканью, избегайте воздействия на вентилятор растворителей.

ПРАВИЛА ХРАНЕНИЯ

Вентилятор следует хранить в сухом помещении, с температурой воздуха от -40°С до +40°С.

ТРАНСПОРТИРОВАНИЕ

Вентилятор допускается транспортировать в индивидуальной упаковке всеми видами транспорта, обеспечивающими защиту от попадания влаги, при температуре воздуха от -50°С до +50°С. Не допускайте ударов или ударных нагрузок.

УТИЛИЗАЦИЯ

Особых условий для утилизации не требуется.
